图纸特性识别:制造业质量数字化转型的“最后一公里”
- 2026-09-26 06:09:56
在 2026 年的今天，当我们走进任何一家先进的离散制造企业，数字化转型的浪潮早已从 ERP、MES 系统延伸到了更细微的生产单元。然而，在与多家华东地区的质量总监交流时，我发现大家依然面临一个共性的“痛点”：尽管生产线已经高度自动化，但在质量检验的准备阶段，工程师们往往还在对着电脑屏幕，手动为成百上千个尺寸标注气泡。图纸特性识别 (drawing characteristics recognition) 这一技术的应用成熟度，正逐渐成为衡量企业数字化质量管理水平的分水岭。
为什么“手动标注”正在拖垮你的交付效率？
在传统的质量管理流程中，从研发下发的工程图纸到转化为车间可用的检验计划（Inspection Plan），中间存在着巨大的信息断层。一张复杂的精密零件图纸可能包含数百个尺寸标注、几何公差（GD&T）、表面粗糙度要求以及各种技术要求。
以往，质量工程师需要人工识别这些特性，逐一在图纸上打上气泡编号，并手动录入到 Excel 中形成全尺寸检验（FAI）报告或生产件批准程序（PPAP）文档。这种方式在 2026 年的快节奏生产环境下，不仅效率低下，且极易出错。一旦图纸版本发生变更，所有的标注工作又要推倒重来，这无疑是人力成本的巨大浪费。

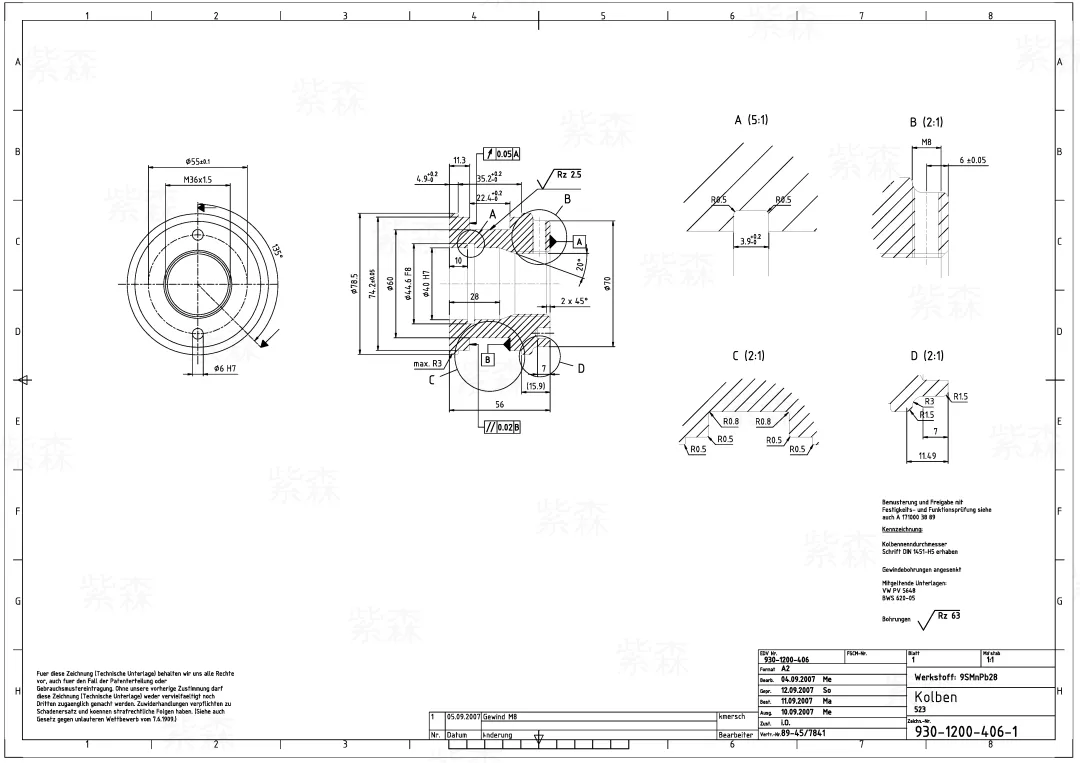

详细的机械零件工程图纸，展示了活塞的多个视图、尺寸标注及 GD&T 符号
深度解析：什么是图纸特性识别？
图纸特性识别（drawing characteristics recognition）并非简单的 OCR（光学字符识别）。在制造业的语境下，它是一项结合了计算机图形学、语义解析和几何拓扑技术的综合方案。它的核心目标是自动从 2D 工程图纸（无论是 PDF、DWG 还是 TIFF 格式）中提取出具有工程意义的数据元。具体而言，一个成熟的特性识别过程包括以下三个维度：
1. 几何信息提取：识别图纸中的尺寸线、箭头、辅助线，确定标注的物理位置。
2. 文本与符号解析：不仅是识别数字，更要准确解析正负公差、极限尺寸、螺纹规格以及复杂的几何公差符号（如位置度、同轴度等）。
3. 属性关联：将识别到的文字信息与图纸上的几何特征自动绑定，并生成唯一的“气泡号”。
2026 年行业领先的“特性数字化三步法”
基于多年的行业观察，我总结出一套适用于离散制造业的“特性数字化三步法”方法论，帮助企业实现从纸质图纸到结构化数据的平滑过渡：
#### 第一步：建立结构化的特性库（Characterization）
不再将图纸视为一张“画”，而是将其视为一组“特性的集合”。通过自动化的图纸特性识别工具，将图纸上的每一个标注转化为数据库中的一条记录。这条记录应包含名义值、公差带、检验频次、测量工具等核心字段。

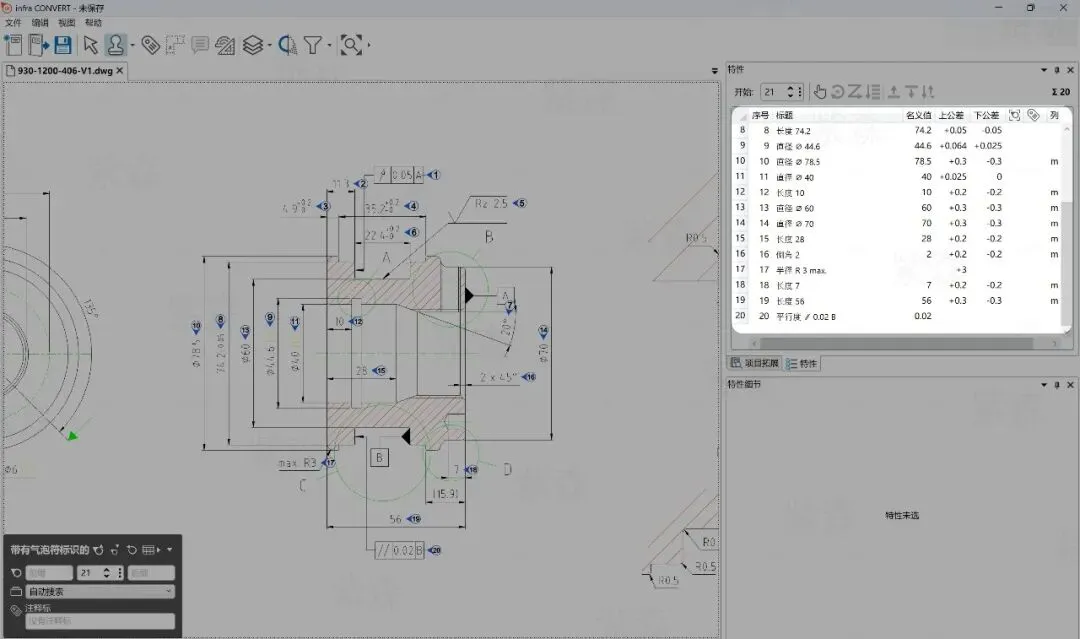

自动化气泡标注过程，详细展示了尺寸、公差和几何公差的提取
#### 第二步：实现检验计划的自动关联（Correlation）
当系统识别出图纸特性后，应自动匹配企业的检测资源。例如，识别到直径公差为±0.01mm，系统自动推荐使用数显千分尺或三坐标测量仪（CMM）。这种自动化的逻辑关联，能大幅减少由于人为判断失误导致的检验方案不合规问题。
#### 第三步：构建全生命周期的特性流（Data Flow）
识别出的特性数据不应孤立存在。它应该向上承接设计意图，向下指导车间测量，并最终自动填充到 FAI 报告或 SPC 统计分析系统中。这种“一处定义，到处调用”的模式，才是数字化质量管理的终极形态。
核心洞察：GD&T 识别是成败的关键
在 2026 年的制造标准下，几何尺寸与公差（GD&T）的应用越来越广泛。普通的文字识别技术往往在复杂的公差框格面前束手无策。真正的图纸特性识别必须能够理解工程语义。例如，它需要读懂位置度符号背后的基准要求（Datum），并将其转化为测量设备能够识别的坐标系逻辑。这也是目前行业内技术领先者与追随者之间的核心差距。

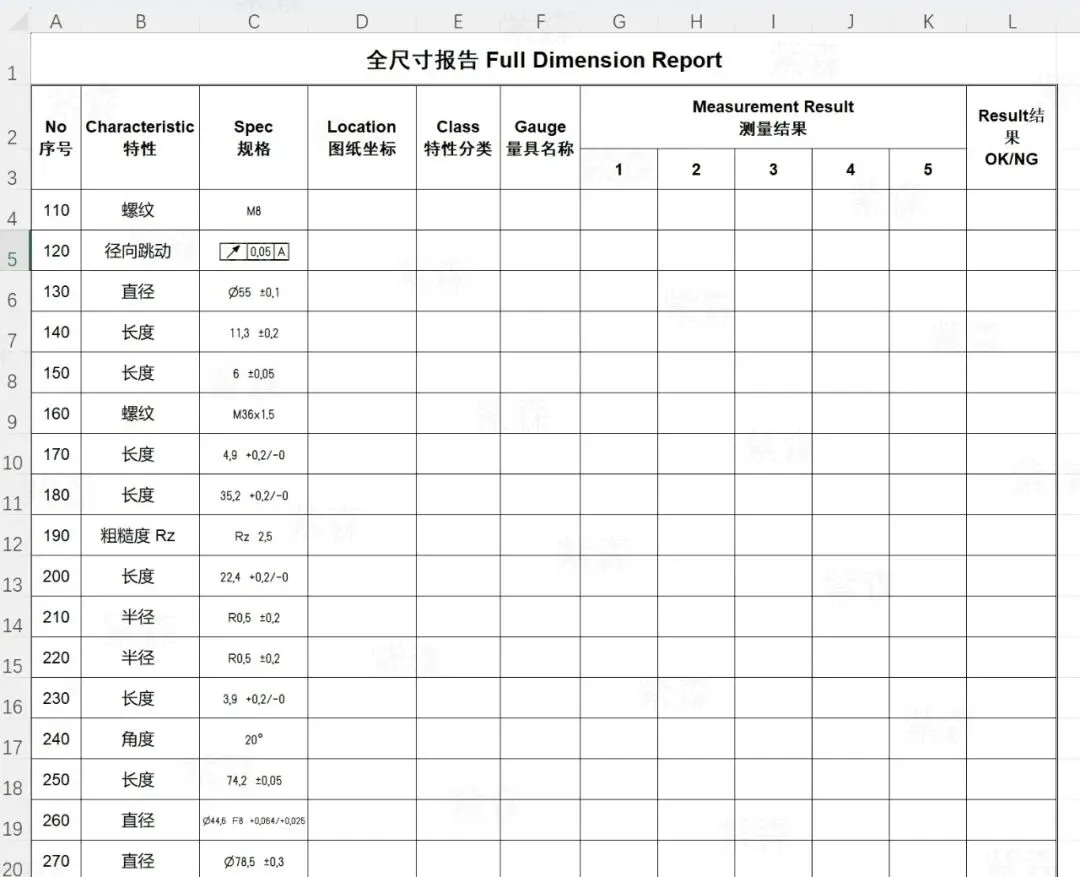

全尺寸报告表格截图，展示了从图纸提取出的特性规格及测量判定区域
数字化转型带来的实际价值
采用自动化的图纸特性识别技术后，企业获得的收益是直观且可量化的：
• 时间节约：原本需要 4-8 小时才能完成的复杂图纸气泡标注和检验表单录入，现在可以缩短至 15 分钟以内。
• 合规性提升：在航空航天、医疗器械等强监管行业，自动识别能确保 FAI 报告与图纸标注的 100%一致性，轻松应对客户审核。
• 知识沉淀：原本散落在工程师大脑中的检验经验，通过数字化的特性库变成了企业可继承的知识资产。
结语
图纸特性识别不仅仅是一个工具的更新，更是制造企业质量管理思维的变革。在 2026 年，如果你的企业还在依靠人工肉眼在图纸上“找尺寸”，那么在响应速度和成本控制上，可能已经落后于时代。从图纸中解放工程师，让他们把精力投入到真正的质量改进和工艺优化中，这才是数字化转型的初衷。
工程师在工业环境中使用数字化软件分析数据，助力制造转型
通过打通图纸数据流，我们不仅能看到更精准的测量结果，更能看到一个更高效、更智能的制造未来。
