根据《机械识图完全自学一本通（图解双色版）》的内容，该书系统讲解了机械图样识读与绘制所需的核心知识与技能。以下从机械制图的各个方面进行详细总结，掌握这些内容能够系统指导机械图纸的绘制，确保图纸的准确性、完整性和规范性。

一、 机械制图基础与规范

这是绘制任何机械图纸的根基，必须严格遵守。

1.图纸与图框：

o图纸幅面：优先采用A0、A1、A2、A3、A4等基本幅面，必要时可采用加长幅面。

o图框格式：图纸上必须用粗实线绘制图框，分为留装订边和不留装订边两种格式。

o标题栏：每张图样必须有标题栏，位于图纸右下角，包含名称、图号、材料、比例、设计者等信息。

2.比例：图样中图形与实物相应要素的线性尺寸之比。优先采用原值比例（1:1），也可根据需要使用放大或缩小比例。注意：标注尺寸时必须按机件的实际尺寸标注，与绘图比例无关。

3.字体：汉字应写成长仿宋体，数字和字母可写成斜体或直体。字体必须工整、清晰。

4.图线：掌握不同线型（粗实线、细实线、虚线、点画线等）的应用场合。例如，可见轮廓线用粗实线，不可见轮廓线用虚线，轴线和对称中心线用点画线。

5.尺寸标注：

o基本规则：机件的真实大小应以图样上所注尺寸数值为准。

o组成：一个完整的尺寸包括尺寸界线、尺寸线、尺寸数字和箭头（或斜线）。

o注法：掌握直径（φ）、半径（R）、正方形（□）、光滑过渡处、角度等特殊结构的标注方法。避免封闭尺寸链。

二、 投影原理与视图表达

这是表达机件形状结构的核心方法。

1.投影法与三视图：

o机械图样主要采用正投影法绘制。

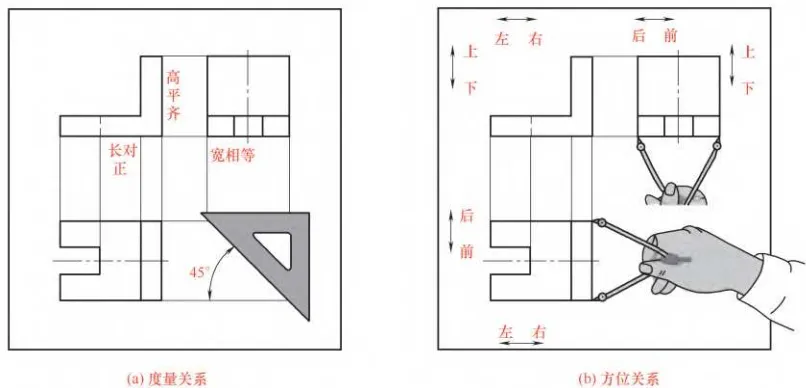

o三视图（主、俯、左视图）是基础，必须深刻理解并严格遵守“长对正、高平齐、宽相等”的投影规律，以及六个方位（上、下、左、右、前、后）的对应关系。

2.点、线、面的投影：掌握其投影特性，特别是各种位置直线（平行线、垂直线、一般位置直线）和平面的投影特点，这是空间想象和看图的基础。

3.基本体与截交线/相贯线：掌握棱柱、棱锥、圆柱、圆锥、球等基本体的投影，以及平面截切立体产生的截交线、两立体相交产生的相贯线的分析和画法。

4.组合体：

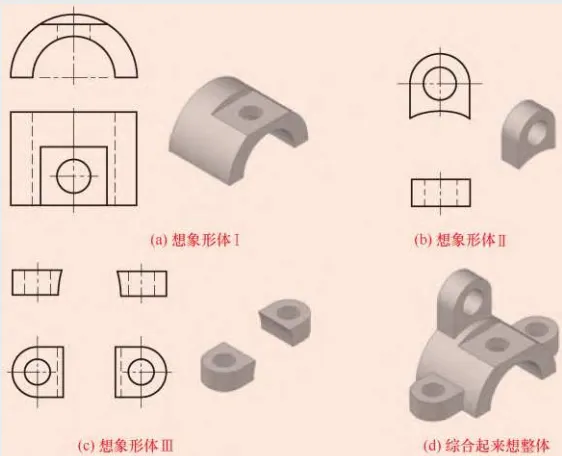

o形体分析法：将复杂组合体分解为若干基本体，分析其组合方式（叠加、切割）和表面连接关系（共面、相切、相交）。

o线面分析法：针对切割类形体，分析其表面和交线的投影。

o读图方法：综合运用形体分析、线面分析，并善于联系几个视图、抓住特征视图来构思整体形状。

5.机件的常用表达方法（重点）：

o视图：基本视图、向视图、局部视图、斜视图。用于主要表达机件的外部形状。

o剖视图：用于清晰表达机件内部结构。需掌握：

§种类：全剖、半剖、局部剖。

§剖切方法：单一剖切面、几个平行的剖切平面（阶梯剖）、几个相交的剖切面（旋转剖）。

o断面图：移出断面和重合断面，用于表达机件某部分的断面形状。

o其他画法：局部放大图、简化画法（如相同结构、肋板、轮辐的画法）等。

o选择原则：在完整、清晰表达机件的前提下，力求制图简便。一个机件往往需要多种表达方法综合运用。

三、 标准件、常用件与零件图

1.螺纹及螺纹紧固件：

o掌握螺纹的五大要素（牙型、公称直径、线数、螺距、旋向），特别是普通螺纹和管螺纹的标记。

o熟练掌握内、外螺纹及其连接的规定画法。

o掌握螺栓、螺柱、螺钉、螺母、垫圈的标记、查表方法及其连接的装配画法。

2.键、销、滚动轴承、弹簧：

o了解其类型、标记和规定画法（特别是装配图中的简化画法）。

3.齿轮：

o掌握直齿圆柱齿轮的基本参数（模数m、齿数z等）和尺寸计算。

o掌握单个齿轮和齿轮啮合的规定画法。

4.零件图：一张完整的零件图包括以下四部分：

o一组视图：正确、完整、清晰地表达零件的内、外结构形状。

o完整的尺寸：正确、完整、清晰、合理地标注出制造和检验所需的全部尺寸。要正确选择尺寸基准（设计基准、工艺基准），区分定形尺寸和定位尺寸，避免封闭尺寸链。

o技术要求：

§表面粗糙度：掌握符号、代号及其注法。

§极限与配合：理解公差、偏差、配合制度（基孔制、基轴制）、配合种类（间隙、过盈、过渡）及在图纸上的标注。

§几何公差：了解形状公差（直线度、平面度等）和位置公差（平行度、垂直度、同轴度等）的符号及标注。

§其他：热处理、表面处理等文字说明。

o标题栏。

5.典型零件分析：掌握轴套类、轮盘类、叉架类、箱体类零件的结构特点、视图表达方案和尺寸标注特点。

四、 装配图

装配图表达机器或部件的装配关系、工作原理和主要结构。

1.内容：一组视图、必要的尺寸、技术要求、零部件序号、明细栏和标题栏。

2.表达方法：

o除运用各种视图、剖视、断面外，还有规定画法（接触面一条线、剖面线方向等）和特殊画法（拆卸画法、假想画法、夸大画法、简化画法等）。

3.尺寸标注：标注性能（规格）尺寸、装配尺寸、安装尺寸、外形尺寸等。

4.零部件序号和明细栏：序号编排有序，指引线清晰，明细栏自下而上填写。

5.识读装配图：步骤为概括了解→分析视图和工作原理→分析装配关系和零件结构→综合归纳。目的是弄清部件功用、工作原理、装拆顺序及零件作用。

6.由装配图拆画零件图：是设计的重要环节。需从装配图中分离出零件轮廓，补全被遮挡结构，根据零件类型重新选择表达方案，合理标注尺寸和技术要求。

五、 专业领域识图

该书还拓展到焊工、模具工、钣金工等专业领域的图样识读，强调了专业图样的特点：

·焊工识图：重点在于识别焊接接头形式（对接、搭接、角接、T接）、焊缝符号、坡口形式及尺寸在图纸上的表示方法。

·模具工识图：需理解模具（如冲压模、注塑模）的专用结构，如凸模、凹模、顶杆、浇注系统等，并能看懂复杂的模具装配图。

·钣金工识图：需掌握钣金件的展开图计算方法，理解折弯线、切口等特殊表达。

总结：如何绘制一张好的机械图纸

要绘制出合格的机械图纸，必须系统性地应用以上知识：

1.前期构思：明确零件功能、加工方法，选择合理的视图表达方案（主视图反映特征，并尽可能符合加工或工作位置）。

2.规范作图：严格遵守国标（GB）对图幅、比例、图线、字体、尺寸注法等的规定。

3.视图表达：综合运用视图、剖视、断面等方法，做到“表达完整、投影正确、图线清晰、标注规范”。内部结构多用剖视，外部形状保留必要视图。

4.尺寸标注：选择合理基准（设计、工艺），标注齐全（不重复、不遗漏），布局清晰（不同加工面的尺寸尽量集中），便于测量。

5.技术要求：根据零件功能合理给定表面粗糙度、尺寸公差、几何公差及热处理要求，既保证性能又不过度提高成本。

6.完整性检查：最后检查标题栏、明细栏（装配图）、所有视图、尺寸、技术要求是否齐全无误。
