罗克韦尔CAD图纸怎么下?3步搞定2D/3D模型,附官网教程

昨天分享了如何在罗克韦尔官网下载AB PLC的EPLAN部件库，没想到有读者在后台留言，关心更具体的问题：能不能直接下载CAD图纸？画柜子做布局时，找不到准确的尺寸确实很耽误事。其实这些资料官网都有，直接就能拿。

官网图纸的优势

官网图纸最大的优势就是准确。很多第三方图纸尺寸公差大，导致现场装配时“差一毫米装不上”，非常尴尬。另外，官网提供的格式很全，不管你是需要2D的PDF/DWG，还是直接导入SolidWorks的3D STEP模型，都能一次性找到，而且完全免费，不用担心版权问题。

获取图纸的步骤

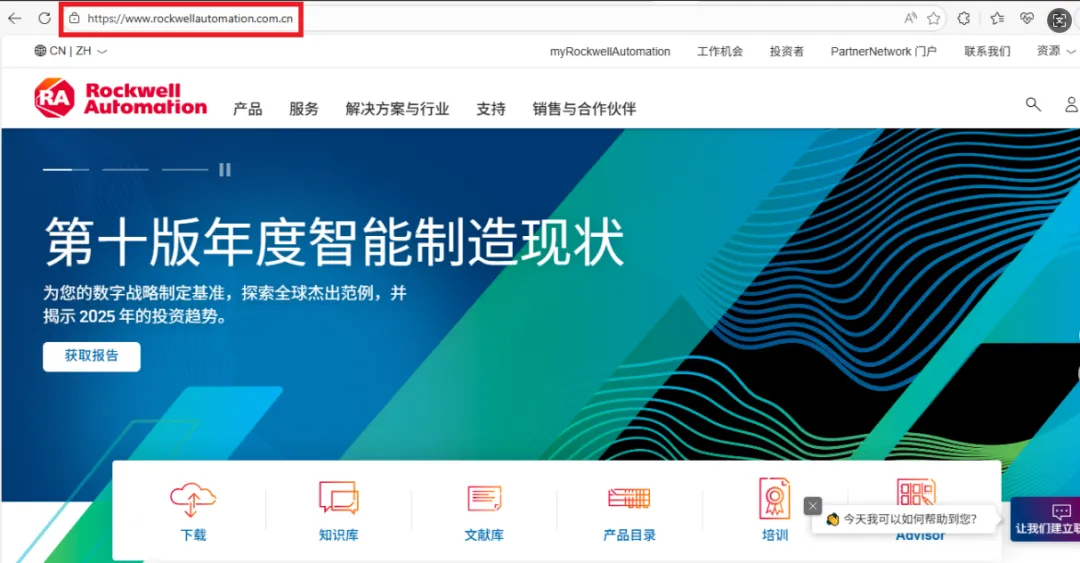

获取这些图纸并不复杂。首先打开罗克韦尔自动化官网

https://www.rockwellautomation.com.cn

建议大家用Chrome或Edge浏览器访问，加载速度会快很多。

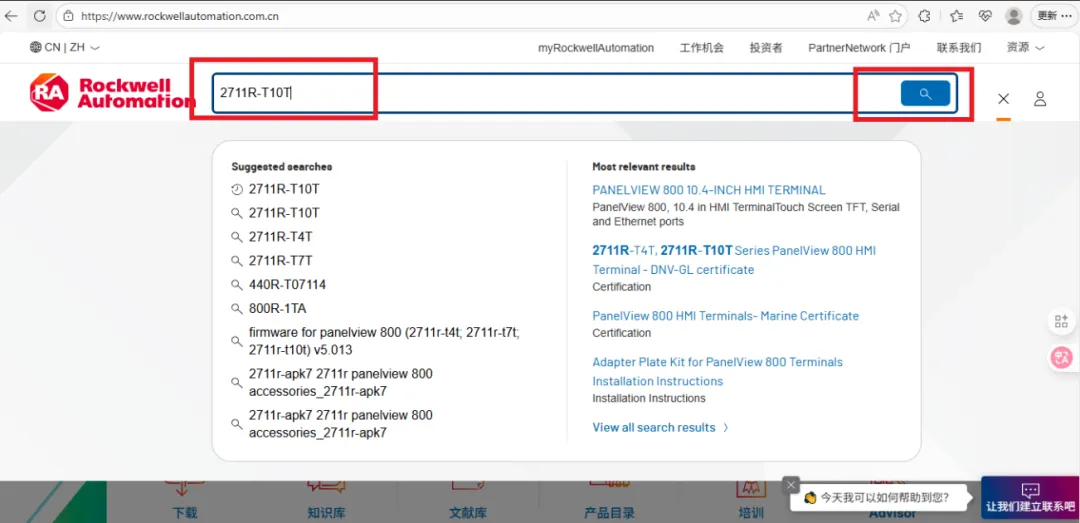

进入页面后，直接在顶部搜索框输入你的产品型号，比如“2711R-T10T”触摸屏。

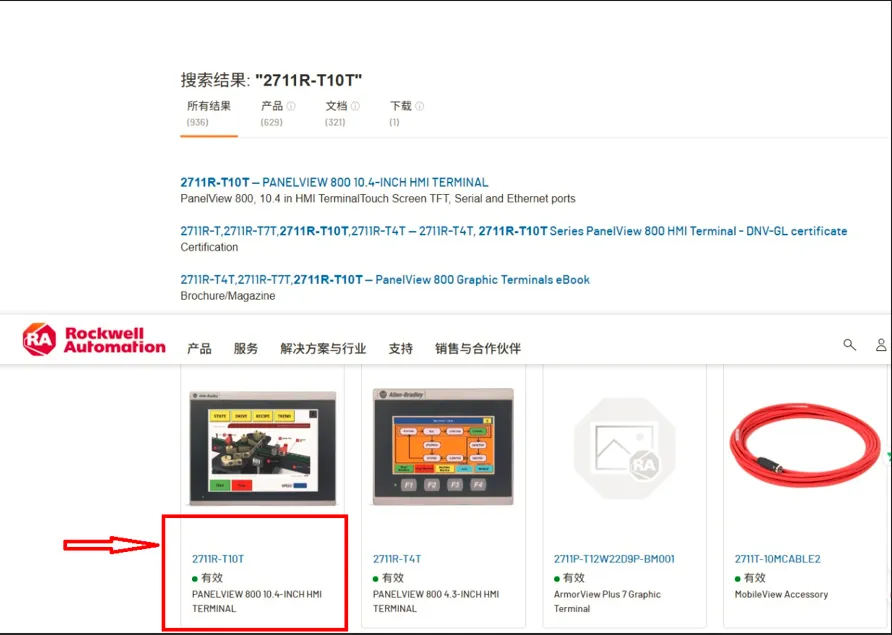

在搜索结果页面点击产品型号

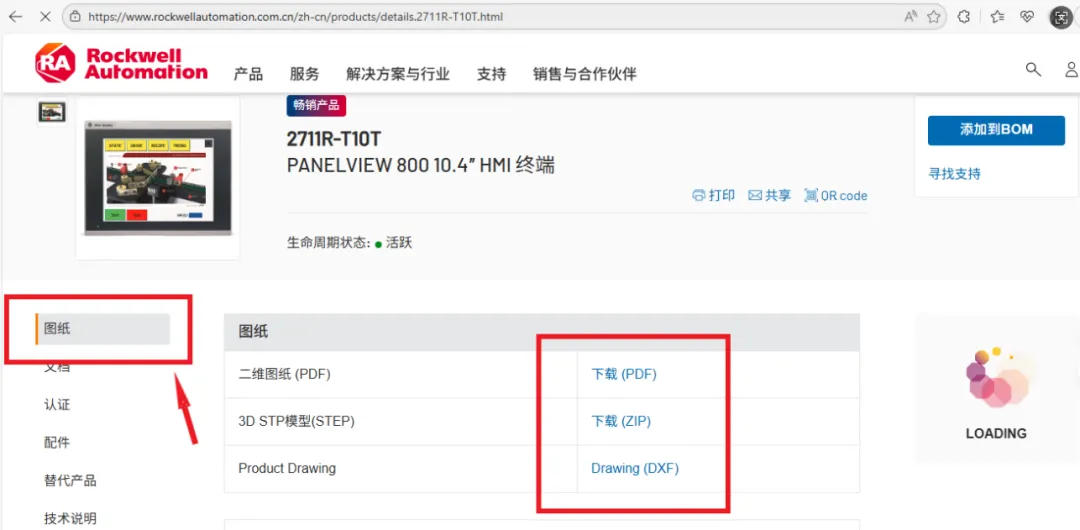

进入具体产品的详情页后，不要急着滑到底部。仔细看页面左侧的导航栏，就能看到“图纸”或者英文“Drawings”的选项。点击它，所有的资源就都出来了。

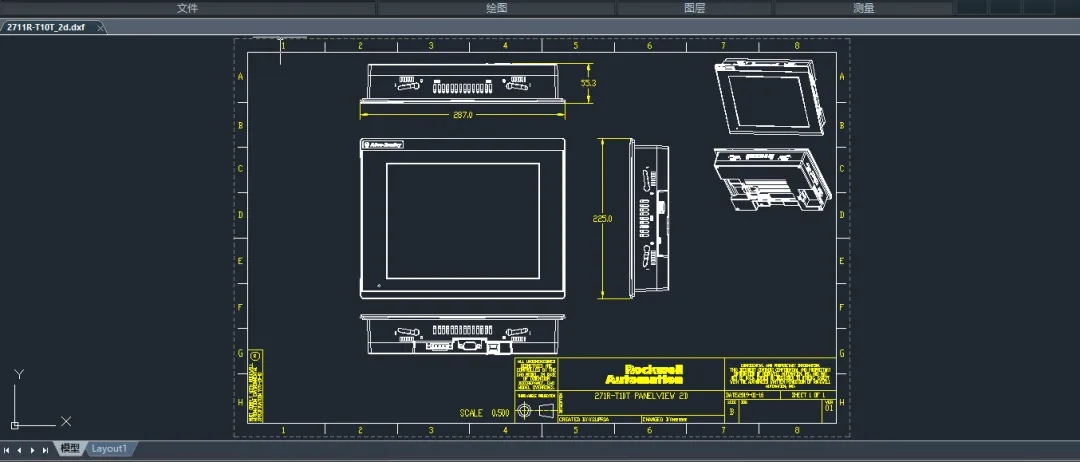

这里的图纸分类很清晰。如果你只需要看长宽高和安装孔位，直接下载“2D尺寸图（PDF）”；如果要画装配图，就选“2D CAD图纸（DWG/DXF）”；做3D设计的同事，直接点“3D STEP模型”就能导入软件。点击对应的“下载”按钮，文件保存到本地。用对应图纸软件就可以打开使用。

以前找图纸可能需要到处求人，现在只要几分钟。搜索具体产品型号，进入详情页点“图纸”，里面的ZIP包解压后就是标准的模型文件，拿来就能用。

操作过程中如果遇到搜不到图纸的情况，先别急。部分新款产品资料可能还在更新中，或者试着输入更通用的型号前缀来搜索。

学会利用官网资源，能省下很多不必要的沟通成本。希望这篇教程能帮大家更高效地完成设计工作。
