资料介绍：

AGV 小车是智能仓储与柔性制造的核心搬运装备，其模块化设计与自主导航能力能大幅提升物流效率。本次我们针对 50 套多类型 AGV 小车三维模型资源，从结构设计、选型逻辑到模型应用技巧进行全维度解析，为自动化设备从业者提供实操参考。

1. 核心结构设计

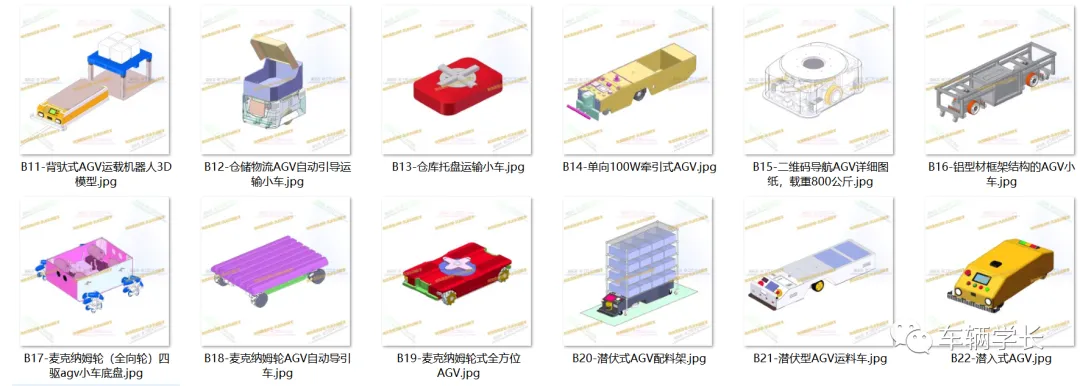

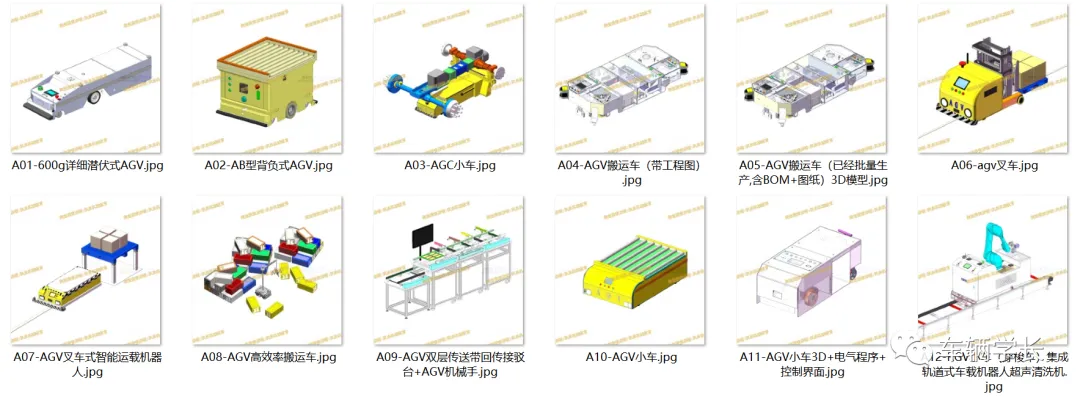

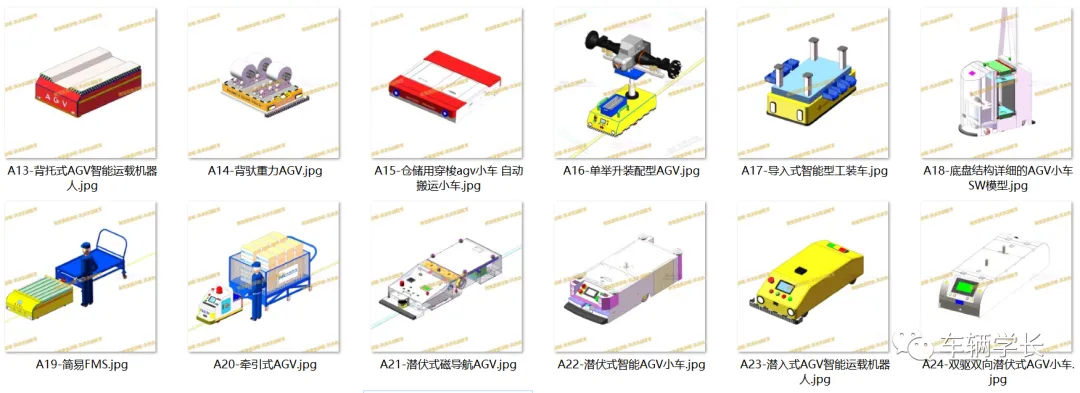

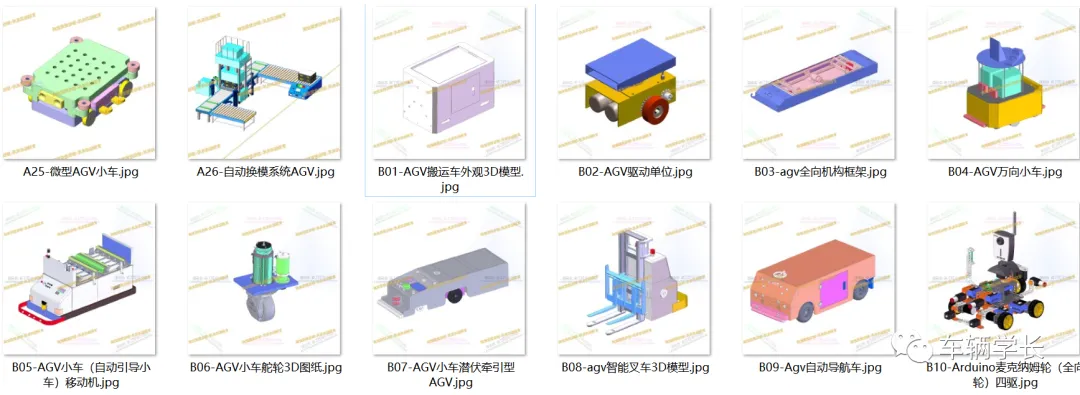

50 套 AGV 模型覆盖潜伏式、背负式、牵引式三大主流类型，核心设计围绕导航精度与承载能力展开：潜伏式 AGV 采用低重心底盘结构，通过磁条导航实现 ±10mm 的定位精度，适配窄通道物料搬运；背负式 AGV 搭载顶升机构，采用丝杠传动实现 100-1500mm 的举升范围，满足不同高度的物料架搬运需求；牵引式 AGV 配备自动挂钩装置，通过CAN 总线通信实现多车联动牵引，最大牵引重量达 5 吨。从模型截图可见，部分高端型号采用SLAM 激光导航模块，通过环境地图构建实现无标识路径规划，适配复杂动态场景。

2. 结构组成讲解

所有 AGV 模型的核心部件可分为行走驱动系统、导航感知系统与承载执行机构三大模块：行走系统采用差速电机驱动，配合聚氨酯实心轮胎，兼具静音性与耐磨性能，驱动轮与底盘采用过盈配合，配合公差为 H7/p6；导航系统包含激光雷达、磁传感器与编码器，通过数据融合算法实现实时定位，传感器安装精度控制在 ±0.5mm；承载机构中，潜伏式 AGV 的底盘框架采用铝合金挤压型材，重量仅为钢制底盘的 40%，背负式 AGV 的顶升平台采用剪叉式结构，通过液压油缸实现平稳举升。模型明细表显示，标准件占比达 70%，大幅降低了后期维护成本。

3. 工作原理讲解

AGV 小车的运作逻辑围绕自主路径规划与物料搬运执行构建：调度系统下发任务后，AGV 通过导航传感器采集环境数据，与预设地图对比确定自身位置，规划最优行走路径；行走时，差速电机通过控制器调整转速实现转向，编码器实时反馈转速数据，保证行走精度；到达目标点后，潜伏式 AGV 潜入物料架底部，通过顶升销锁定物料架，背负式 AGV 则举升平台托举物料，牵引式 AGV 通过挂钩连接拖车实现牵引。从模型仿真动画可见，AGV 的停车定位精度可达 ±5mm，满足自动化仓储的对接需求。

4. 图纸核心要素

本次 50 套三维模型资源包含Solidworks 装配体、STEP 通用格式与工程图导出文件三类核心内容：装配体文件定义了部件配合关系与运动副约束，如驱动轮与转向轴采用转动副连接，限制轴向位移；STEP 格式文件保留了模型的几何特征，支持跨软件二次设计，适配 Pro/E、UG 等主流设计平台；工程图文件符合 GB/T 4457 机械制图标准，包含底盘主视图、顶升机构剖视图与电气布置图，技术要求中明确标注，底盘焊接件的焊缝高度≥4mm，电气线路的防护等级达 IP54。每套模型都附带参数化设计表，可快速调整承载重量、行走速度等核心参数。

5. 图纸绘制技巧

使用 AGV 三维模型进行二次设计时，需掌握三大核心技巧：一是采用模块化修改思路，优先替换驱动电机、导航传感器等标准部件，保留底盘框架等核心结构，缩短设计周期；二是转换 STEP 格式文件时，需删除冗余特征如草图、基准面，减小文件体积，同时保留配合关系，保证装配体的可编辑性；三是导出工程图时，需自动关联模型尺寸，手动补充形位公差，如驱动轮轴线的平行度公差≤0.1mm，利用 Solidworks 的批量标注工具提高绘图效率。此外，需遵循 GB/T 19670 机械产品三维建模规范，统一模型的图层命名与颜色标准，便于团队协作。

结尾

本次 50 套 AGV 小车模型资源解析，从多类型结构选型、核心部件配置到模型二次设计技巧，覆盖了 AGV 设计与应用的全流程要点。其模块化与参数化设计，为自动化设备从业者提供了高效的设计参考。你在 AGV 设计或三维模型应用中，有哪些实用经验？评论区交流。
