破解企业图纸管理痛点,赋能高效协同

来源：《钣金与制作》杂志2026年第1期，全文4383字（点击阅读整本杂志）

在钣金行业，图纸是贯穿产品研发、生产制造、采购供应到售后服务的核心技术载体，其管理效率不仅直接决定产品研发周期的长短，更影响生产合规性落地与企业核心竞争力的构建。然而，在传统的图纸管理模式下，文件散落存储、版本混乱无序、跨部门协作壁垒等问题早已成为行业共性痛点，严重制约钣金企业的数字化升级。如何通过专业化解决方案破解这些痛点？苏州讯达通软件科技有限公司（以下简称“讯达通科技”）给出了答案。

作为深耕钣金行业的数字化协同管理解决方案服务商，讯达通科技专注于钣金行业，提供图纸全生命周期管理与跨部门、跨系统数据互通的核心服务，致力于用技术打破信息孤岛，赋能企业数字化转型。自成立以来，公司始终聚焦图纸规范化管理与系统数据协同两大核心赛道，深度融合行业实践与前沿技术，打造了集图纸管理标准化管控，多系统无缝集成，可灵活适配ERP、PLM、MES 等主流系统。

图纸智能协同管理：驱动钣金企业数字化转型与升级

针对传统图纸管理的五大核心痛点，讯达通科技的图纸智能协同管理系统通过精准设计，逐一击破行业难题，为钣金企业的数字化运营筑牢基础。

解决“图纸散落无序，查找效率低下”难题

传统管理模式中，钣金企业的图纸多以纸质档案、本地硬盘或共享盘存储，缺乏统一分类标准与便捷的检索路径，工程师为查找某一特定版本的图纸或关联配套文件，需要耗费数小时至数天，一旦遇到紧急生产调度或项目对接需求，极易拖慢整体进度。

讯达通图纸管理系统通过搭建统一数字化档案库，彻底改变这一现状。系统支持按项目名称、图纸类型、版本号、物料编码等多维度精准检索，工程师输入关键词即可秒级定位目标图纸，查找效率提升90%以上。这一改变让技术人员彻底摆脱无效耗时，将更多精力聚焦于核心设计工作。

解决“版本混乱失控，变更追溯困难”难题

钣金产品的研发与生产过程中图纸修改极为频繁，但传统管理缺乏规范的版本管控机制，易出现“图纸越改越乱”的现象。不同部门使用不同版本的图纸导致生产误差，修改记录无迹可寻，使得质量问题发生时无法追溯责任，或者紧急变更后旧版图纸未及时回收，直接造成批量生产报废，给企业带来巨大损失。

讯达通图纸管理系统通过“版本自动迭代＋全程追溯”双重机制解决版本难题，每次图纸修改后，系统会自动生成新版本并留存完整修改痕迹（包括修改人、修改时间、具体修改内容），支持版本一键回滚至任意历史状态；同时，图纸变更流程可在线发起、审批与推送，相关部门人员实时接收变更通知，确保全流程“版本唯一、追溯可查”，大幅降低因版本错误导致的生产损失。

解决“跨部门／跨地域协作壁垒，信息传递滞后”难题

钣金企业的研发、生产、采购、售后等部门需频繁共享图纸信息，传统模式依赖邮件发送、U 盘拷贝等方式传输文件，不仅速度慢，还易出现文件损坏、关键信息遗漏等问题；若企业存在跨地域办公场景，或需与上下游合作伙伴协同，信息不对称问题会更加突出，直接导致协作脱节、项目延期。

讯达通图纸管理系统通过搭建服务器协同平台，实现协作效率的跨越式提升：平台支持多人实时在线查看、批注图纸，结合精细化权限分级管控（如研发部门可修改、生产部门仅可查看），在保障数据安全的同时打破协作壁垒；跨部门、跨地域人员通过系统即可同步获取最新图纸与变更信息，协作反馈实时同步，真正实现研发与生产的无缝衔接。

解决“图纸安全”难题

图纸作为企业核心知识产权，是钣金企业的“技术命脉”，但传统管理模式下安全隐患突出：纸质图纸易因保管不当损坏、被盗，电子图纸缺乏访问权限管控，随意转发可能导致核心技术外流；同时，行业监管要求图纸需长期存档备查，传统存储方式难以满足合规性与安全性需求。

讯达通图纸管理系统通过“权限管控＋操作日志＋自动备份”三重防护体系守护图纸安全：其一，按岗位、部门划分精细化访问权限，确保不同角色仅能接触对应权限的图纸；其二，全程记录所有图纸操作行为（查看、下载、修改、删除），形成可追溯的操作日志；其三，采用云端＋本地双重存储与自动备份机制，避免设备故障或意外导致图纸丢失，同时满足长期存档合规要求，全方位守护企业核心技术。

解决“系统数据无法互通”难题

多数钣金企业已引入ERP（企业资源计划）、MES（制造执行系统）等业务系统，但传统图纸管理系统与这些系统相互独立，图纸中的物料信息、工序数据需人工录入至其他系统，不仅耗时费力，还容易因人工操作失误导致数据不一致，进而影响采购计划制定、生产调度等后续环节的准确性。

讯达通图纸管理系统通过多系统无缝集成能力打破数据孤岛：系统可自动生成钣金加工工序，同步抓取图纸中的物料规格、尺寸、材质等数据，并实时同步至ERP、MES 等第三方系统，无需人工重复录入。这一功能既确保了数据一致性，又大幅提升企业系统流程的自动化水平，减少人为差错。

三大核心举措：助力打造高效钣金工程部门

除了解决传统痛点，讯达通科技还从“管理规范化、生产无纸化、数据协同化”三大维度出发，为钣金企业打造高效工程部门提供落地路径，夯实数字化转型基础。

图纸规范化管理，提升全流程效率

图纸规范化管理是工程部门高效运转的核心基础，讯达通科技通过统一标准与技术工具实现四大价值。

提升检索效率：建立统一的图纸命名规则、分类标准与版本管理体系，让图纸查找从“翻箱倒柜”变为“精准定位”，查找时间节省80%以上。

保障数据准确：通过版本唯一化管控与变更流程规范化，避免图纸版本混乱、设计冲突，确保生产部门使用的始终是有效版本，减少错漏。

强化协同效率：在跨部门、跨地域协作时，统一的图纸标准让信息传递无偏差，避免因理解差异导致协作延误，缩短项目周期。

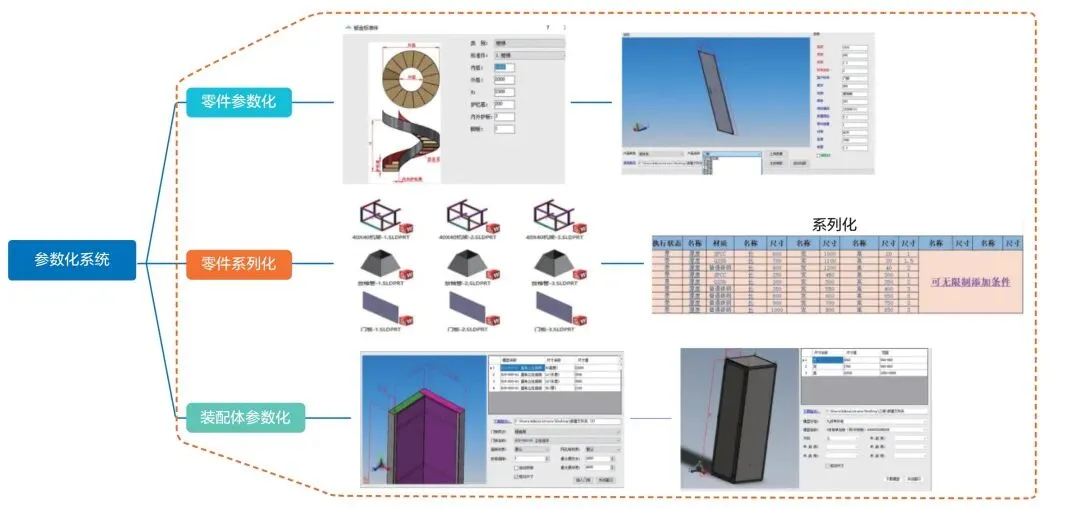

降低管理成本：规范的管理减少重复画图、冗余存储等问题，同时通过参数化建模工具（图1），可以支持零件参数化、装配体参数化设计，在提升设计效率的同时，便于实现产品标准化、系列化设计，减少设计冗余。

图1 参数化系统界面

车间看图无纸化，实现绿色高效生产

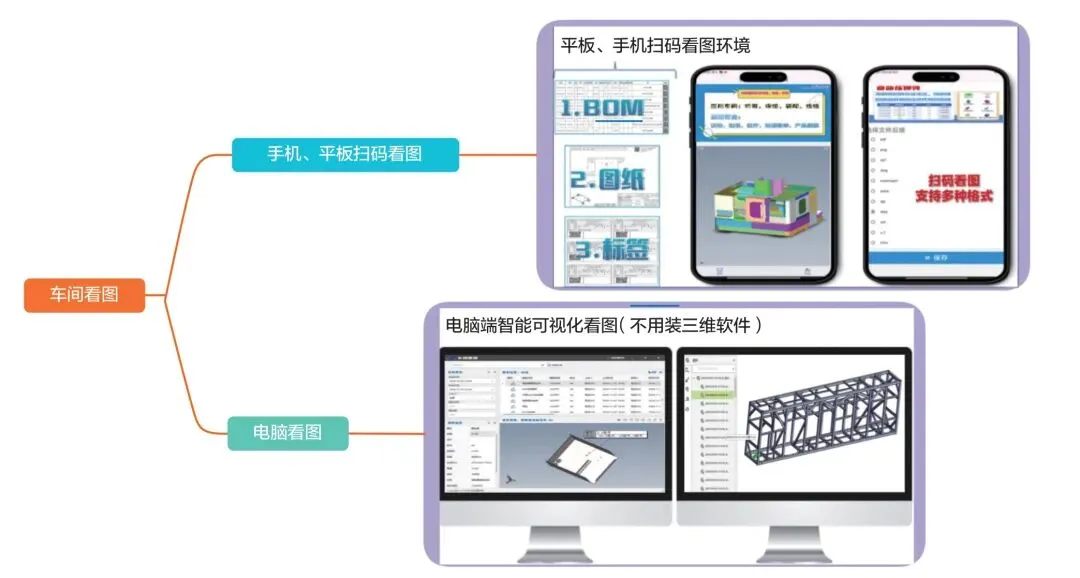

传统车间依赖纸质图纸指导生产，存在纸张消耗大、存储不便、版本更新不及时等问题，讯达通科技车间看图无纸化方案（图2）通过数字化手段实现四大突破。

图2 车间看图场景

环保节能：替代传统纸质图纸，减少纸张采购与打印消耗，契合绿色办公理念。

海量存储：图纸存储于云端服务器，车间人员通过电脑、平板、手机等设备扫码即可查看对应图纸，支持多种格式预览，无需携带厚重图纸档案。

安全易保存：数字化存储避免纸质图纸丢失、损坏风险，结合服务器自动备份机制，实现图纸长期安全存档，便于追溯历史版本。

部门互通：异地工厂可通过系统共享图纸与生产信息，使工程部门与生产部门实时同步进行设计变更、工艺调整，及时解决生产过程中遇到的技术问题，避免返工。

系统数据协同，全流程自动化

数据协同是打通“研发--生产--采购”全流程的关键，讯达通科技通过系统集成能力实现三大价值。

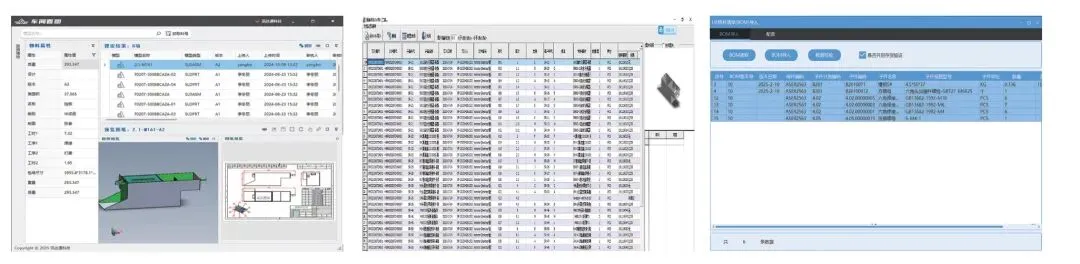

打破数据孤岛：打通ERP、MES、PLM等第三方系统（图3）的数据壁垒，实现图纸信息、物料数据、工序流程的互联互通，避免数据分散在不同系统、需人工跨系统调取的麻烦。

图3 三方系统对接

减少重复劳动：数据一次录入，多系统复用，降低人力成本与人工录入错误率。

优化业务流程：数据流转自动触发后续岗位动作，例如订单数据同步至ERP 后，系统自动关联图纸物料信息生成采购计划；工程自动将工序同步至MES 后，车间直接获取生产流程，无需人工二次传达，缩短业务周期，提升流程顺畅度。

案例实践：解决方案落地，成效看得见

讯达通科技的图纸管理解决方案已在多家钣金企业中应用，从中小规模企业到大型集团，均实现了管理效率与生产效益的双重提升。

案例1：苏州市昊淇精密钣金有限公司

企业背景：专注于精密钣金加工，服务电子、机械领域，员工规模200 人左右，对图纸处理效率与数据准确性要求较高。

上线前痛点：工程部门长期采用手工抓取数据、手工出图，不仅效率低，且ERP、MES 等第三方系统实施困难，数据无法互通，跨部门协作频繁卡顿。

上线后成效：引入讯达通解决方案后，实现自动抓取图纸数据、自动生成工艺路线、批处理出图与展开，同步搭建PDM 图纸管理系统，打通多系统数据互通；同时实现黄埭、常熟两地工厂图纸统一调用与管理，工程部门效率提升60%以上，跨部门协作周期缩短40%。

案例2：珠海康晋电气股份有限公司

企业背景：大型钣金企业，员工超1000人，有网柜、高低压成套设备、配电自动化终端等产品线，业务覆盖多地。

上线前痛点：传统出图效率低，香洲、斗门、赣州三地工厂协调不统一，存在大量重复数据操作，员工工作枯燥且费时费力，数据差错率高。

上线后成效：通过讯达通解决方案实现快速出图、自动生成图号与工艺路线，车间全面推行无纸化看图，三地工厂图纸统一管理与调用；系统对接后，重复数据操作减少90%，数据差错率降至0.1%以下，生产调度响应速度提升50%。

案例3：江苏科美声学科技有限公司

企业背景：创立于2004年，专业噪声治理与声学吸声解决方案终端提供商，业务遍及36 个国家和地区，服务2000 余家工厂，对图纸标准化与国际化协作要求高。

上线前痛点：依赖人工制图、出图，图纸版本管理混乱，跨国协作时信息传递滞后，无法满足全球客户的快速响应需求。

上线后成效：借助讯达通参数化建模与图纸管理系统，实现工程参数化建模、数据自动关联工程图与下料图，图纸处理效率提升70%；同时通过系统对接实现全球分支机构图纸统一管理，跨国协作响应时间缩短至“小时级”，客户满意度显著提升。

结束语

“源头失序，满盘皆乱；根基不牢，万事难安。”在钣金行业的数字化转型中，图纸管理作为源头性工作，其规范化、智能化水平直接决定后续流程的顺畅度。好的开头是高效推进的基石，唯有找准图纸管理的优化逻辑、夯实数字化基础，后续的跨部门协同、全流程自动化才能顺理成章落地，避免走弯路、内耗资源。

作者简介：顾毅成，具有丰富的钣金系统开发经验，拥有钣金工程提效功能100 多种以及《参数化建模》《APP 扫码看图》《钣金图纸管理》《数字信息》4 项专业钣金系统。拥有专利1 项，软著33 项。
