接下来推出第13篇：半导体厂房的“数字化交付”与“资产信息模型”。这是近年来建厂领域的重要变革——从“图纸交付”升级为“数据交付”。
导语：
过去，一座晶圆厂建成后，移交给运营团队的是一摞摞图纸——建筑图、结构图、暖通图、电气图、管道图……数千张A0图纸，堆满一整间档案室。
运营团队接手后，想找一根管道的走向、一个阀门的型号、一段电缆的规格，需要在图纸堆里翻半天，甚至现场重新测绘。

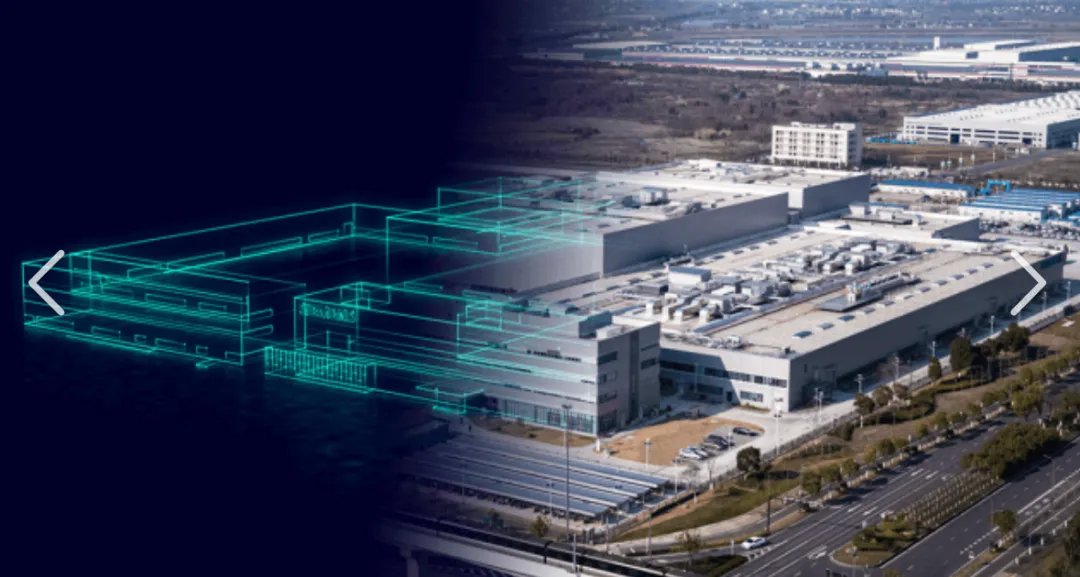

现在，这一切正在改变。数字化交付正在成为半导体厂房建设的新标准——移交的不是图纸，而是一个包含所有资产信息的三维数字模型。
今天，我们就来聊聊半导体厂房的数字化交付与资产信息模型（AIM）。
01 什么是数字化交付？
1.1 定义

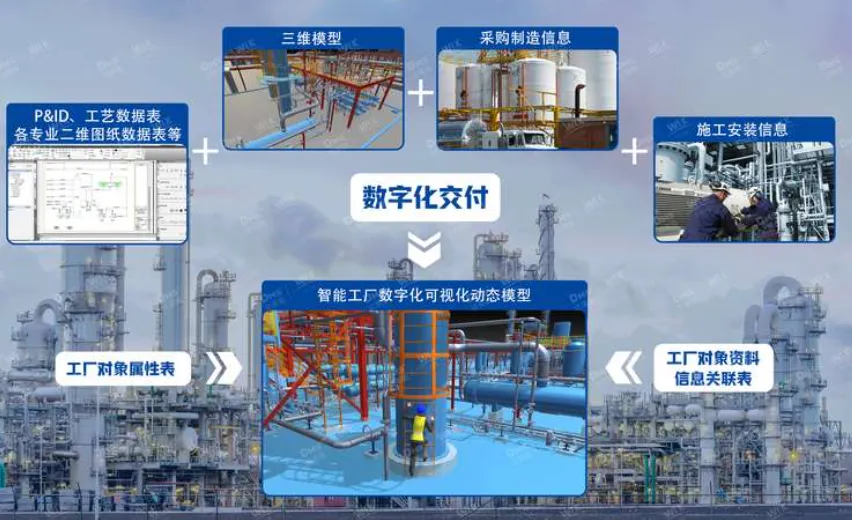

数字化交付，是指在工程建设完成后，向业主移交结构化、标准化的数字资产，包括：
· 三维几何模型：建筑、结构、管道、设备、电缆桥架等
· 属性数据：设备型号、材质、参数、供应商、维保周期
· 文档链接：操作手册、竣工图、检测报告、合格证
· 关联关系：设备与管道、电气、仪表的连接关系
这套数字资产，被称为资产信息模型（AIM，Asset Information Model）。
1.2 与传统交付的对比
1.3 为什么半导体厂需要数字化交付？
半导体厂房是系统复杂度最高的工业建筑之一：
· 设备数量：1000+台
· 管道长度：数百公里
· 电缆长度：数千公里
· 阀门/仪表：数万个
· 专业数量：20+个（建筑、结构、暖通、给排水、电气、自控、工艺、气动、化学……）
没有数字化工具，运营团队根本无法有效管理这些资产。
02 数字化交付的技术架构
2.1 数据标准
数字化交付的核心是标准。没有标准，数据就是一堆乱码。
国内常用：
· GB/T 51269-2017《建筑信息模型分类和编码标准》
· GB/T 51301-2018《建筑信息模型设计交付标准》
2.2 技术平台
| | |
| Revit、Bentley、ArchiCAD、Tekla | |
| | |
| | |
| | |
2.3 数据粒度：LOD等级
AIM模型的精细度用LOD（Level of Development）表示：
半导体厂房交付要求：核心设备、管道、阀门需达到LOD 500。
03 数字化交付的内容
3.1 三维几何模型
建筑结构模型：
· 柱、梁、板、墙、楼梯
· 华夫板（含孔洞位置、尺寸）
· 高架地板（含开孔率、支撑点）
机电管线模型（最复杂）：
· 风管：尺寸、标高、材质、保温
· 水管：管径、走向、材质、阀门位置
· 电缆桥架：尺寸、走向、填充率
· 特气/化学品管道：管径、材质、焊接点、阀门、传感器
设备模型：
· 工艺设备：光刻机、刻蚀机、薄膜设备等（含外部尺寸、接口位置）
· 厂务设备：冰机、空压机、水泵、风机、UPS等（含操作面、检修空间）
3.2 属性数据
每台设备、每个阀门、每段管道，都附带属性表：
3.3 关联关系
AIM不只是“模型+属性”，更重要的是关系：
设备A
├── 供电：来自配电柜B，电缆型号YJV-3×240，长度50m
├── 冷却：来自PCW主管C，管道DN80，流量20m³/h
├── 特气：来自气瓶柜D，气体SiH₄，管道1/4英寸EP
├── 排风：接至排风管E，风量500m³/h
├── 控制：信号线接至PLC F，I/O点DI-001
└── 文档：操作手册.pdf，安装记录.docx
这些关系，在设计阶段由各专业工程师定义，施工阶段由现场人员核实，最终固化在AIM中。
04 数字化交付的实施流程
4.1 各阶段的数据生成

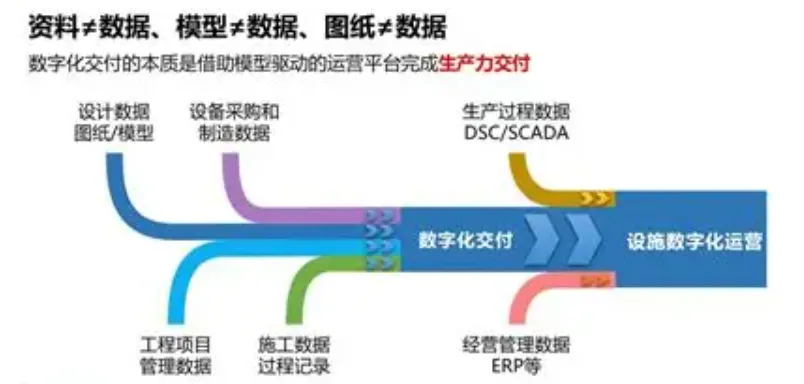

4.2 数据移交流程
设计模型 ──┐
采购数据 ──┼──→ 模型整合 ──→ 数据验证 ──→ 发布AIM ──→ 运营平台
│ ↓ ↓
施工记录 ──┤ 碰撞检查 数据完整性
│ ↓ ↓
调试数据 ──┘ 修正迭代 属性核对
关键节点：
1. 模型整合：将所有专业模型在Navisworks或iTwin中整合，消除碰撞。
2. 数据验证：检查属性完整性（如所有设备都有型号、厂家）、格式合规性。
3. 现场核对：随机抽取10-20%的设备/管道，与现场实物核对，偏差超过允许范围（如位置>50mm）则修正模型。
4. 发布AIM：生成最终的AIM包，上传至运营平台。
4.3 常见问题与对策

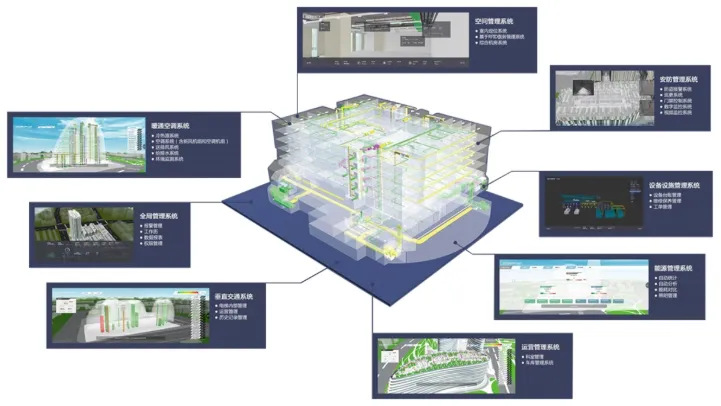

05 AIM在运营阶段的应用
数字化交付的真正价值，体现在运营阶段。

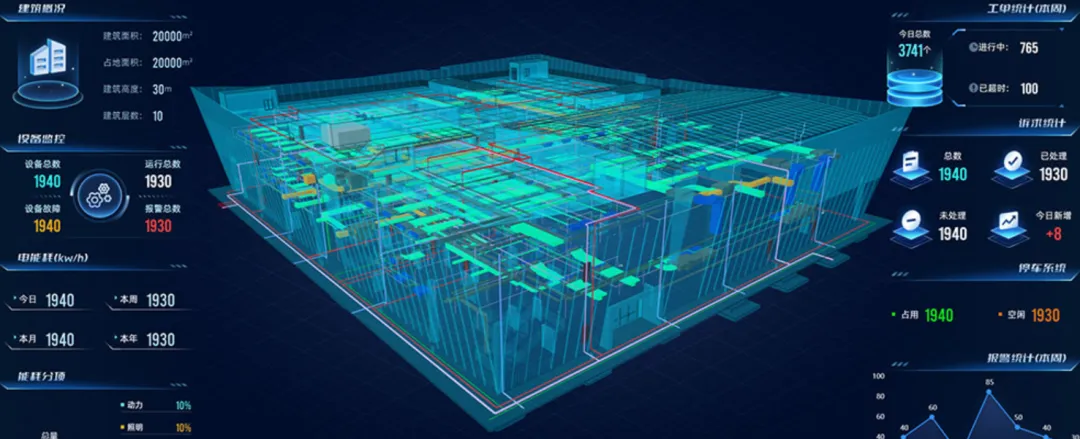

5.1 资产查询与定位
场景：运营人员需要找到“光刻区第3台刻蚀机的冷却水进水阀门”。
传统方式：翻图纸→找到设备编号→查管道图→找到阀门编号→现场找标签→可能需要1小时。
AIM方式：在三维模型中点击刻蚀机→显示连接管道→点击管道显示阀门→显示阀门位置坐标（X,Y,Z）→现场按坐标找到阀门→2分钟。
5.2 预防性维护
AIM中的维保数据，可与CMMS（计算机化维护管理系统） 集成：
· 自动提醒：某风机轴承的润滑周期到了
· 关联备件：显示该轴承的型号、库存位置、供应商联系方式
· 关联文档：调出该风机的维护手册PDF
· 记录历史：本次维护时间、操作人、测量数据，写入AIM
5.3 故障排查
场景：某台光刻机报警“冷却水流量不足”。
AIM辅助排查：
1. 在模型中点击光刻机，查看冷却水回路。
2. 沿管道向上游追溯：冷却水来自某台PCW泵→经过某阀门→经过某过滤器。
3. 查看各节点的实时数据（如果接了SCADA）：泵出口压力、阀门开度、过滤器压差。
4. 发现过滤器压差超标→生成维修工单→更换滤芯。
5. 故障排除，将维修记录写入AIM。
5.4 改造与扩建
当需要对厂房进行改造时（如增加新设备），AIM是最精确的现状依据：
· 查看现有空间：新设备能不能放进去？
· 查看现有容量：电力、冷却水、排风还有多少余量？
· 查看管线走向：新管道如何接入？
· 模拟安装：在AIM中先“安装”新设备，检查干涉。
06 案例：某12英寸厂的数字化交付实践
项目背景：国内某12英寸晶圆厂，总投资150亿元，建筑面积15万㎡。
6.1 实施范围
6.2 数据量
6.3 实施效果
6.4 经验教训
成功因素：
· 在设计合同阶段就明确数字化交付要求，写入技术规格书。
· 设置专职BIM经理，协调各专业、各阶段的数据。
· 采用同一平台（Autodesk Forge + 定制Web端），避免格式转换损失。
遇到的困难：
· 部分供应商不愿意提供三维模型（涉及知识产权），改用简化的外形尺寸模型+详细属性表替代。
· 施工阶段的变更管理不到位，导致部分模型与现场有偏差，后期补测了500+处坐标。
07 未来趋势
7.1 AI驱动的AIM
· 自动补全属性：AI根据设备型号，自动从数据库或互联网抓取技术参数，补全缺失属性。
· 智能关联：AI自动识别图纸中的连接关系，生成设备-管道-仪表关联网络。
7.2 AR/VR现场应用
· 运维人员佩戴AR眼镜，看到设备时自动叠加AIM中的信息（型号、参数、维保历史）。
· 维修时，AR眼镜在实物上投影虚拟箭头，指导操作步骤。

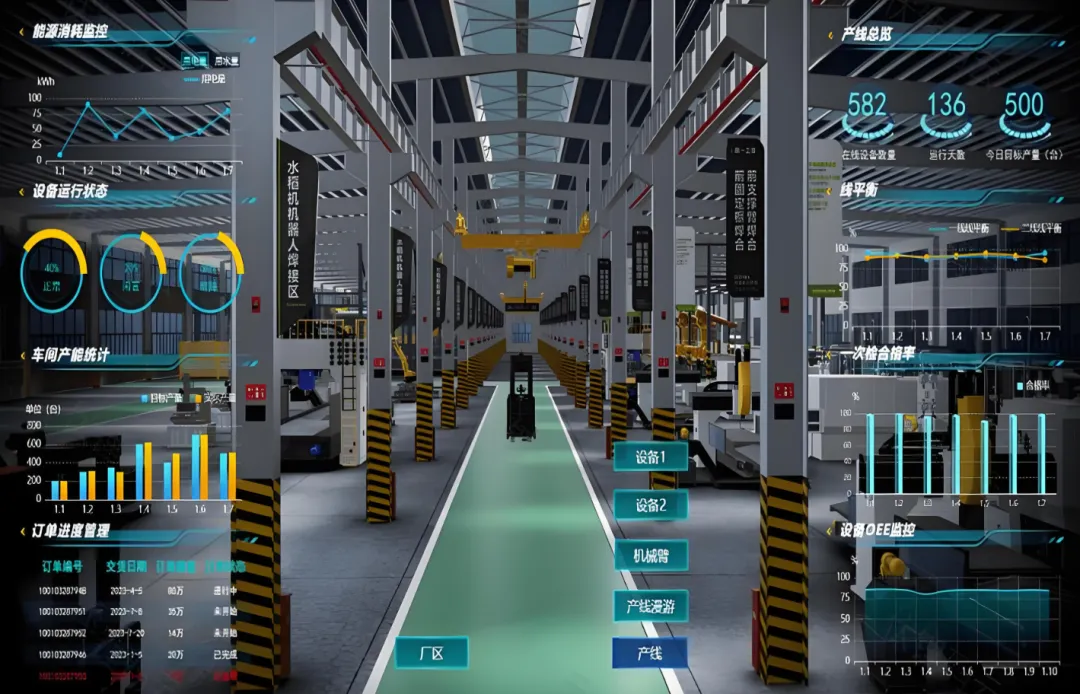

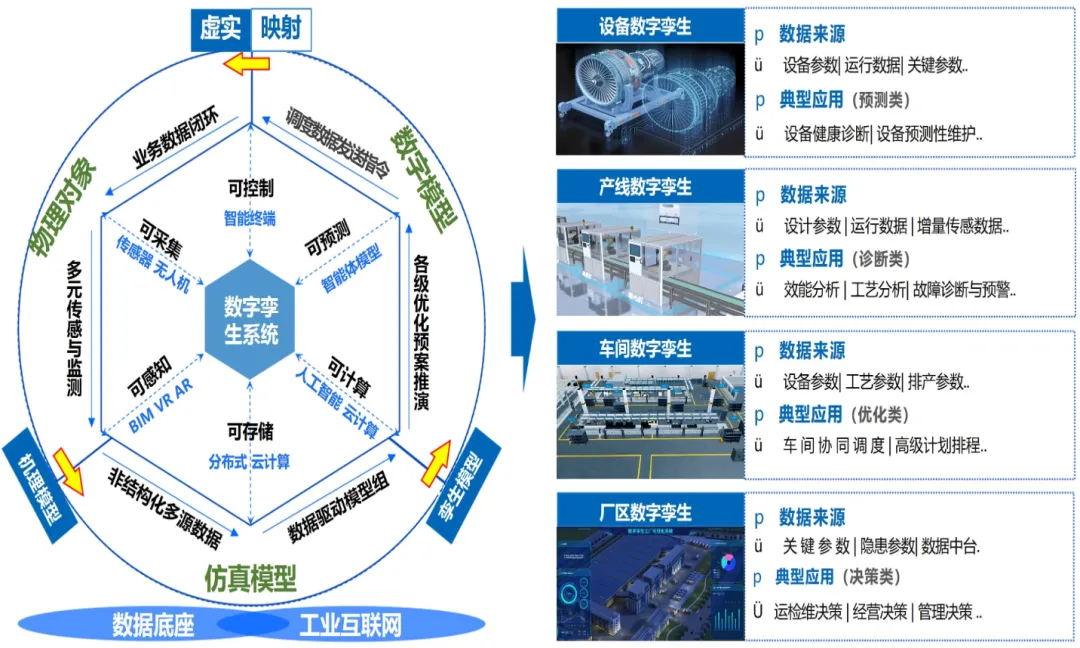

7.3 与数字孪生的融合
AIM是数字孪生的静态基础（几何+属性），加上实时数据（SCADA、传感器）就构成了完整的数字孪生。
融合路径：AIM（静态模型） + IoT实时数据 = 数字孪生
7.4 云化与多厂协同
· 将多个工厂的AIM集中在云端平台，总部工程师可远程查看任何工厂的资产信息。
· 集团统一管理备件、供应商、维保策略，降本增效。
结语：
数字化交付，正在改变半导体厂房的建设与运营方式。
· 对建设方：模型即图纸，碰撞在设计阶段解决，返工减少、工期缩短。
· 对运营方：数据即资产，查询、维护、改造效率倍增。
· 对业主：AIM是工厂的数字遗产，价值远超那一摞摞图纸。
从“图纸交付”到“数据交付”，这不是技术炫技，而是工业工程的自然进化。当你的竞争对手还在翻图纸找阀门时，你的团队已经在AR眼镜中看到了答案。
